Planchuelas

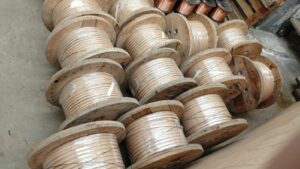

Alambres y planchuelas de cobre y aluminio forrados: qué son y para qué se utilizan Además de los conductores esmaltados o desnudos, existe otra familia de productos pensada para aplicaciones donde el aislamiento debe ser más resistente mecánicamente: los alambres y planchuelas forrados, tanto en cobre como en aluminio. En esta nota te contamos en qué se diferencian del resto de los conductores y en qué casos conviene utilizarlos. ¿Qué son los conductores forrados? A diferencia del esmaltado (una capa muy fina de barniz) o del conductor desnudo (sin ningún aislamiento), el «forrado» consiste en recubrir el alambre o la planchuela con una capa de aislamiento textil, de papel, o de otros materiales aislantes de mayor espesor, aplicada por sobre el conductor de cobre o aluminio..Este tipo de aislamiento le aporta al conductor: Mayor resistencia mecánica del aislamiento frente a rozamientos, dobleces y manipulación durante el armado. Buen comportamiento dieléctrico, adecuado para bobinados de mayor exigencia eléctrica. Flexibilidad de fabricación, ya que se puede aplicar tanto sobre alambre redondo como sobre planchuela de sección rectangular. Se ofrece tanto en cobre (mayor conductividad, para aplicaciones donde el tamaño y el peso no son la principal limitante) como en aluminio (más liviano y económico, usado cuando se busca reducir peso o costo sin resignar demasiado desempeño eléctrico). Cobre forrado vs. aluminio forrado Cobre forrado: mayor conductividad eléctrica a igualdad de sección, lo que permite usar conductores más delgados para la misma corriente. Es la opción preferida cuando el espacio es limitado o se buscan bobinados más compactos. Aluminio forrado: significativamente más liviano y de menor costo que el cobre, aunque requiere mayor sección para conducir la misma corriente. Es una alternativa interesante en equipos de gran tamaño donde el peso total es un factor importante (por ejemplo, transformadores de gran potencia). ¿Para qué se usan? Los alambres y planchuelas forrados se utilizan principalmente en: ¿Cómo elegir entre alambre o planchuela, y cobre o aluminio? Al momento de definir el producto adecuado, conviene considerar:

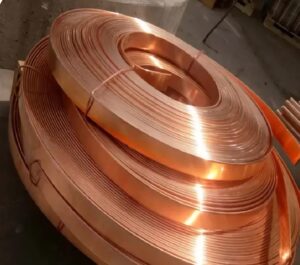

Planchuelas y barras de cobre: qué son y en qué aplicaciones se utilizan? Cuando se necesita conducir grandes cantidades de corriente eléctrica de forma segura y eficiente, el cable convencional deja de ser la mejor opción. Ahí es donde entran las planchuelas y barras de cobre: productos pensados para instalaciones y equipos que trabajan con corrientes elevadas. En esta nota te contamos qué son, sus diferencias y para qué se usan. ¿Qué son las planchuelas y barras de cobre? Tanto las planchuelas como las barras de cobre son piezas de cobre sólido, fabricadas en distintas formas y medidas, que se utilizan como conductores eléctricos rígidos.Planchuela de cobre: tiene sección rectangular (plana), y se fabrica en distintos anchos y espesores según la aplicación. Barra de cobre: puede tener sección redonda, cuadrada o rectangular, y suele usarse tanto como conductor eléctrico como para aplicaciones mecánicas o de puesta a tierra. A diferencia de un cable flexible, estos productos son rígidos, lo que les permite soportar corrientes muy altas ocupando menos espacio, además de facilitar el montaje en tableros y equipos donde se necesita una conexión fija y estable. Principales características Alta conductividad eléctrica: al ser de cobre puro (generalmente electrolítico), ofrecen muy baja resistencia al paso de la corriente. Resistencia mecánica: al ser rígidas, mantienen su forma y posición dentro de tableros, celdas y equipos, sin necesidad de sujeciones adicionales complejas. Buena disipación térmica: su geometría (especialmente en el caso de las planchuelas) favorece la evacuación del calor generado por el paso de corriente. Fácil de mecanizar: se pueden cortar, perforar y doblar según el diseño de cada tablero o instalación. ¿Para qué se usan? Las planchuelas y barras de cobre son un componente clave en: ¿Cómo elegir la planchuela o barra correcto? Al momento de seleccionar el producto, conviene tener en cuenta:
