Planchuelas y barras de cobre: qué son y en qué aplicaciones se utilizan?
Cuando se necesita conducir grandes cantidades de corriente eléctrica de forma segura y eficiente, el cable convencional deja de ser la mejor opción. Ahí es donde entran las planchuelas y barras de cobre: productos pensados para instalaciones y equipos que trabajan con corrientes elevadas. En esta nota te contamos qué son, sus diferencias y para qué se usan.
¿Qué son las planchuelas y barras de cobre?
Tanto las planchuelas como las barras de cobre son piezas de cobre sólido, fabricadas en distintas formas y medidas, que se utilizan como conductores eléctricos rígidos.

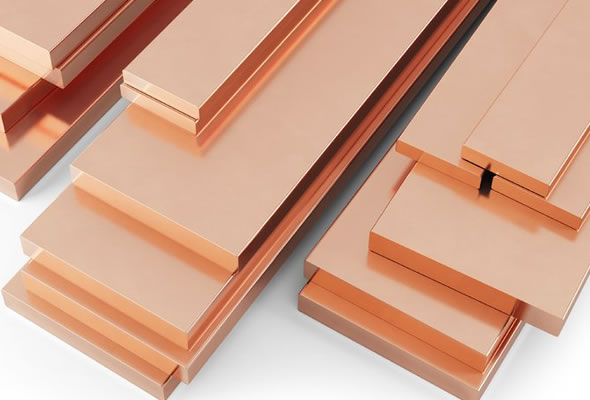

Planchuela de cobre: tiene sección rectangular (plana), y se fabrica en distintos anchos y espesores según la aplicación.
Barra de cobre: puede tener sección redonda, cuadrada o rectangular, y suele usarse tanto como conductor eléctrico como para aplicaciones mecánicas o de puesta a tierra.
A diferencia de un cable flexible, estos productos son rígidos, lo que les permite soportar corrientes muy altas ocupando menos espacio, además de facilitar el montaje en tableros y equipos donde se necesita una conexión fija y estable.
Principales características
Alta conductividad eléctrica: al ser de cobre puro (generalmente electrolítico), ofrecen muy baja resistencia al paso de la corriente.
Resistencia mecánica: al ser rígidas, mantienen su forma y posición dentro de tableros, celdas y equipos, sin necesidad de sujeciones adicionales complejas.
Buena disipación térmica: su geometría (especialmente en el caso de las planchuelas) favorece la evacuación del calor generado por el paso de corriente.
Fácil de mecanizar: se pueden cortar, perforar y doblar según el diseño de cada tablero o instalación.
¿Para qué se usan?
Las planchuelas y barras de cobre son un componente clave en:
- Tableros eléctricos y celdas de media/baja tensión, como barras colectoras (busbars) que distribuyen la energía entre los distintos circuitos.
- Puesta a tierra de instalaciones eléctricas, donde se requiere un conductor robusto y de baja resistencia para garantizar la seguridad del sistema.
- Subestaciones transformadoras, conectando equipos que manejan grandes corrientes.
- Industria y equipamiento pesado, en aplicaciones donde se necesita conducir corriente entre componentes de gran tamaño (hornos de inducción, rectificadores, entre otros).
- Fabricación de contactos eléctricos y piezas mecanizadas, aprovechando tanto su conductividad como su resistencia mecánica.
¿Cómo elegir la planchuela o barra correcto?
Al momento de seleccionar el producto, conviene tener en cuenta:
- Corriente a conducir (amperaje): determina la sección (ancho x espesor, o diámetro) necesaria para trabajar sin sobrecalentarse.
- Espacio disponible: en tableros compactos puede ser preferible una planchuela de mayor ancho y menor espesor que una barra redonda, para optimizar la disipación de calor en poco espacio.
- Tipo de instalación: si es para barras colectoras de tablero, puesta a tierra, o una aplicación mecánica, ya que esto puede definir el tipo de aleación o pureza del cobre requerido.
- Terminación y mecanizado: si la pieza necesita perforaciones, dobleces o estañado para facilitar la conexión con otros elementos del tablero.
En Alcomet podemos asesorarte
Las planchuelas y barras de cobre son la solución ideal cuando se necesita conducir corrientes elevadas de forma segura, ocupando poco espacio y con gran resistencia mecánica. Son un producto central en tableros eléctricos, subestaciones y sistemas de puesta a tierra.
¿Necesitás asesoramiento para definir la medida o el tipo de planchuela o barra de cobre para tu proyecto? Contactanos y te ayudamos a elegir el producto adecuado.
